ARGB-подсветка: как подключить и синхронизировать вентиляторы и корпус

ARGB-подсветку вентиляторов и корпуса подключают трёхконтактным разъёмом на 5 В к ARGB-разъёму материнской платы или к хабу корпуса, а синхронизируют через фирменную программу платы. Главное правило — не путать ARGB 5 В с обычным RGB на 12 В: это разные стандарты, и 12 вольт на адресуемой ленте сжигают светодиоды за секунды.

RGB и ARGB: два разных стандарта

У вентилятора с подсветкой обычно два кабеля. Один — питание мотора (3 или 4 контакта, идёт в разъём вентилятора на плате), второй — подсветка. Именно со вторым и путаются. Подсветка бывает двух несовместимых типов.

RGB 12 В — старый стандарт. Четыре контакта: +12 В и по одному каналу на красный, зелёный и синий. Вся лента светит одним цветом одновременно — переливы возможны, но все светодиоды меняют цвет синхронно.

ARGB 5 В (адресуемая, она же Addressable RGB, D-RGB, A-RGB) — каждый светодиод управляется отдельно по цифровой линии данных. Отсюда «бегущие огни», радуга по кругу и эффекты, которые переходят с вентилятора на вентилятор. Разъём трёхпиновый: +5 В, данные и земля, а в колодке на четыре позиции одна заглушена — это ключ.

Названия разъёмов могут отличаться у конкретной модели — точная подпись всегда есть в инструкции к плате и прямо на текстолите. Есть ещё FRGB — так производители называют вентиляторы с фиксированной подсветкой: они переключают режимы только кнопкой корпуса или контроллера из комплекта и с платой не синхронизируются.

Почему нельзя путать: что сгорит

Если воткнуть ARGB-вентилятор в RGB-разъём на 12 В, на линию питания светодиодов попадёт в два с лишним раза больше расчётного. Адресуемые светодиоды со встроенными контроллерами выгорают мгновенно, иногда с запахом. Мотор вентилятора при этом продолжит крутиться, а подсветка — нет, и это не гарантийный случай.

Ключ на ARGB-разъёме защищает не всегда: колодку можно перевернуть или с усилием насадить не на ту гребёнку, а у некоторых дешёвых вентиляторов заглушки нет вовсе. Обратная ошибка — RGB-ленту в ARGB-разъём — обычно ничего не сжигает, лента просто не светит или мигает случайными цветами.

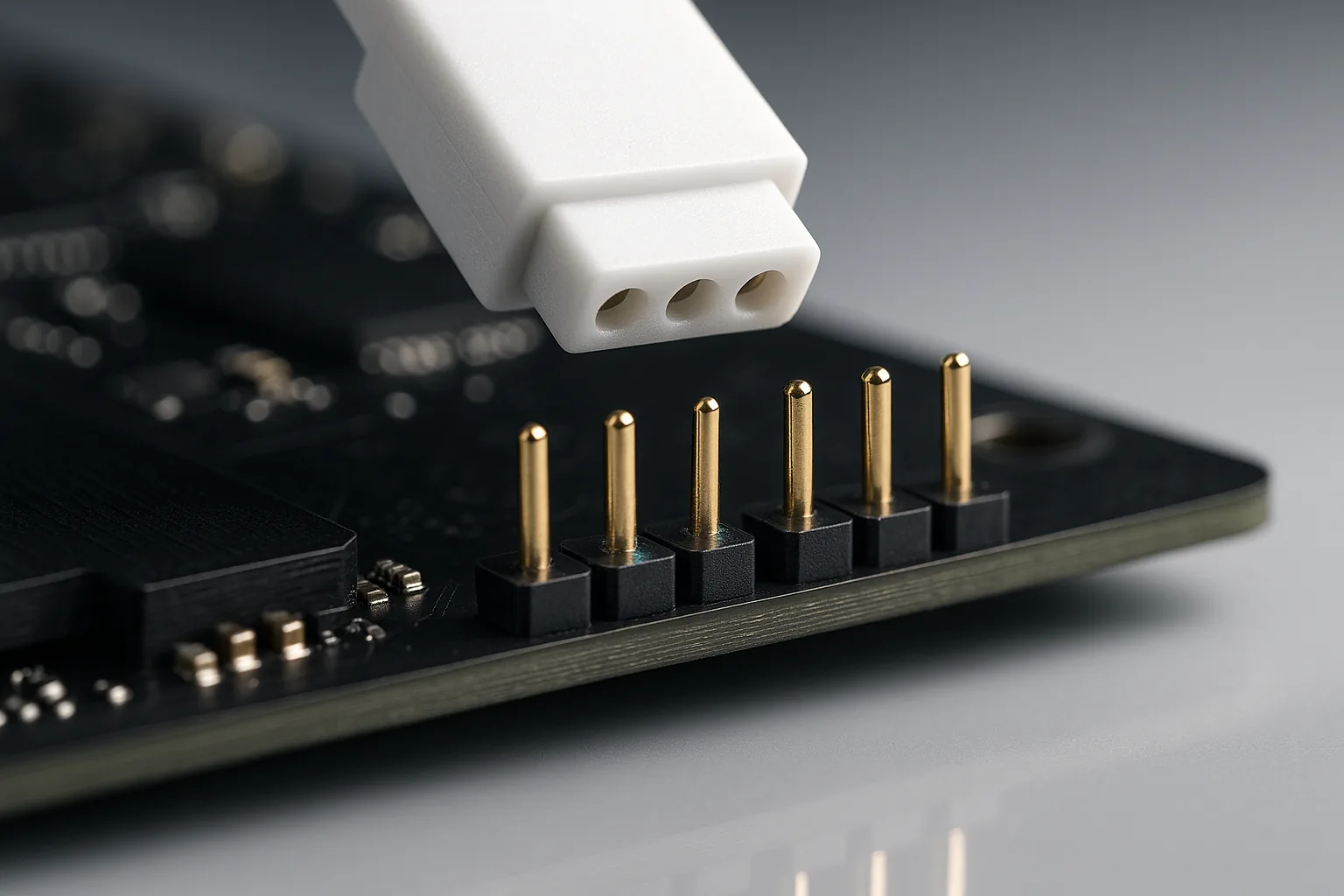

• Перед подключением прочитайте подпись разъёма на плате: 5V, D, G — ARGB; 12V, G, R, B — RGB.
• Не путайте разъём подсветки с разъёмом вентилятора: трёхпиновый кабель от мотора идёт в CPU_FAN или SYS_FAN, а трёхпиновый кабель подсветки — только в ARGB-разъём.
• Переходники RGB↔ARGB не превращают один стандарт в другой. Существуют активные конвертеры, но для обычной сборки проще брать всё в одном стандарте.

Сколько разъёмов на плате и что в них влезет

На игровых платах обычно два-три ARGB-разъёма и иногда один RGB. На бюджетных платах ARGB-разъём может быть один или не быть вовсе — это стоит проверить до покупки, если вы планируете синхронизацию. Выбирая материнскую плату, загляните в раздел характеристик «разъёмы на плате» или в инструкцию.

У каждого разъёма есть лимит по току и по числу светодиодов. Например, по инструкциям MSI разъём JARGB_V2 рассчитан на ток до 3 А при 5 В и до 240 светодиодов. У других производителей цифры свои — смотрите инструкцию к конкретной плате. В одном вентиляторе обычно от десятка до двух-трёх десятков светодиодов, так что три вентилятора в один разъём — нормально, а шесть вентиляторов плюс две ленты уже стоит считать.

Разъёмы второго поколения (Gen2 у ASUS, ARGB_V2 у MSI) умеют сами определять, сколько светодиодов в цепочке, и позволяют настраивать каждый вентилятор отдельно. Обычные ARGB-вентиляторы к ним подключаются как обычно.

Хабы и контроллеры

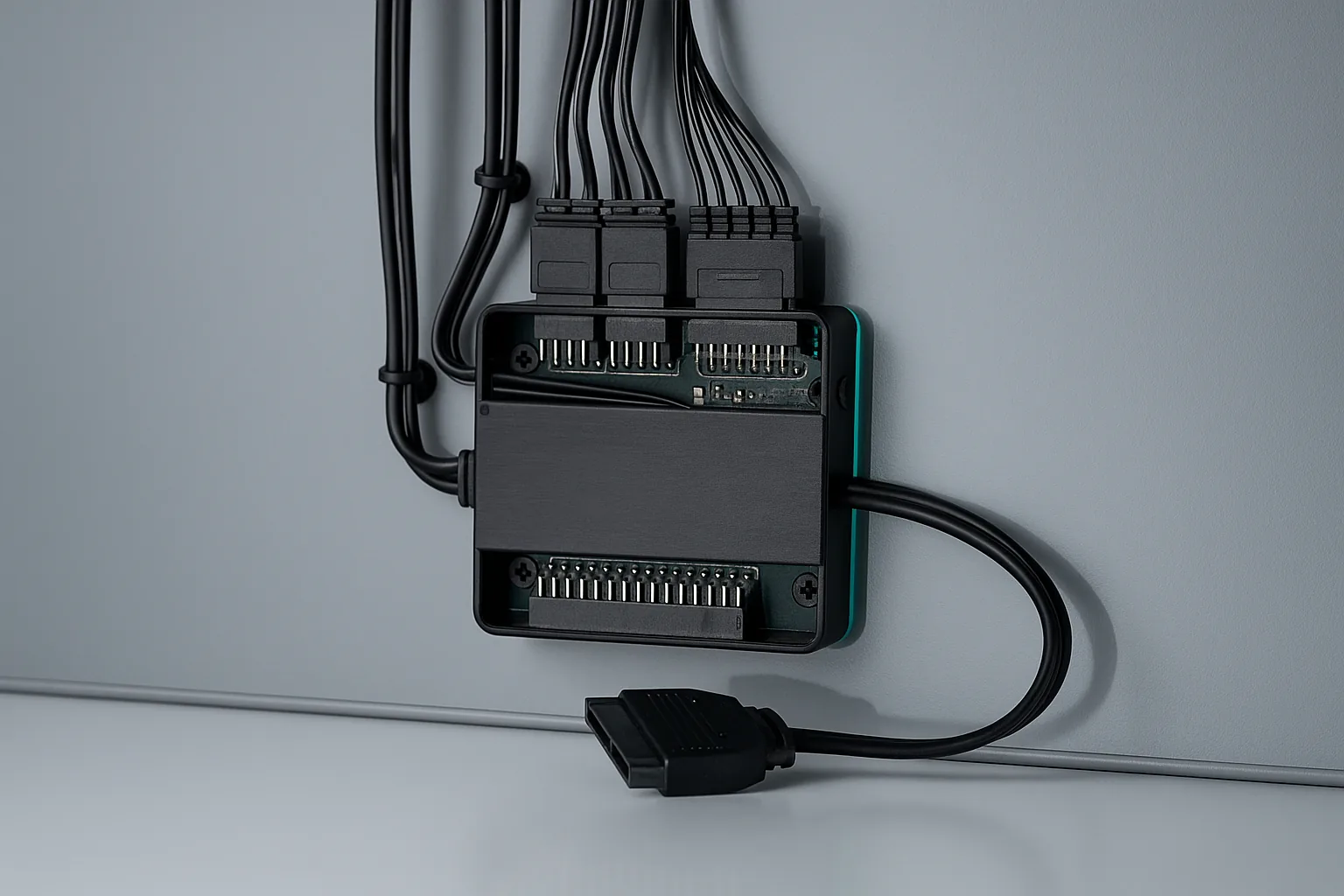

Когда вентиляторов больше, чем разъёмов, или плата вообще без ARGB, нужен хаб. Это небольшая плата с питанием от SATA-кабеля блока питания и рядом ARGB-выходов. Во многие корпуса хаб уже встроен — в том числе в корпуса с подсветкой, где вентиляторы подключены на заводе.

Как работает хаб

• Питание светодиодов берётся от блока питания через SATA, а не от платы, — лимит разъёма платы перестаёт мешать.
• У хаба есть вход для кабеля от платы (часто подписан M/B или 5V ARGB IN). Если его подключить, хаб транслирует эффекты из программы платы на все вентиляторы.
• Если вход от платы не подключён, хаб работает сам: режимы переключаются кнопкой на корпусе — обычно её ставят на место кнопки Reset или рядом с ней.
• Многие хабы заодно раздают и PWM-сигнал для моторов вентиляторов: тогда в плату идёт один кабель вентилятора и один кабель подсветки.

Когда хаба нет, а разъёмов не хватает, выручают разветвители ARGB, но они нагружают один разъём платы — держите в голове лимит по току. Подробнее о том, как распределять вентиляторы по разъёмам и сколько их ставить, мы писали в статье как выбрать корпусные вентиляторы.

Daisy-chain: вентиляторы цепочкой

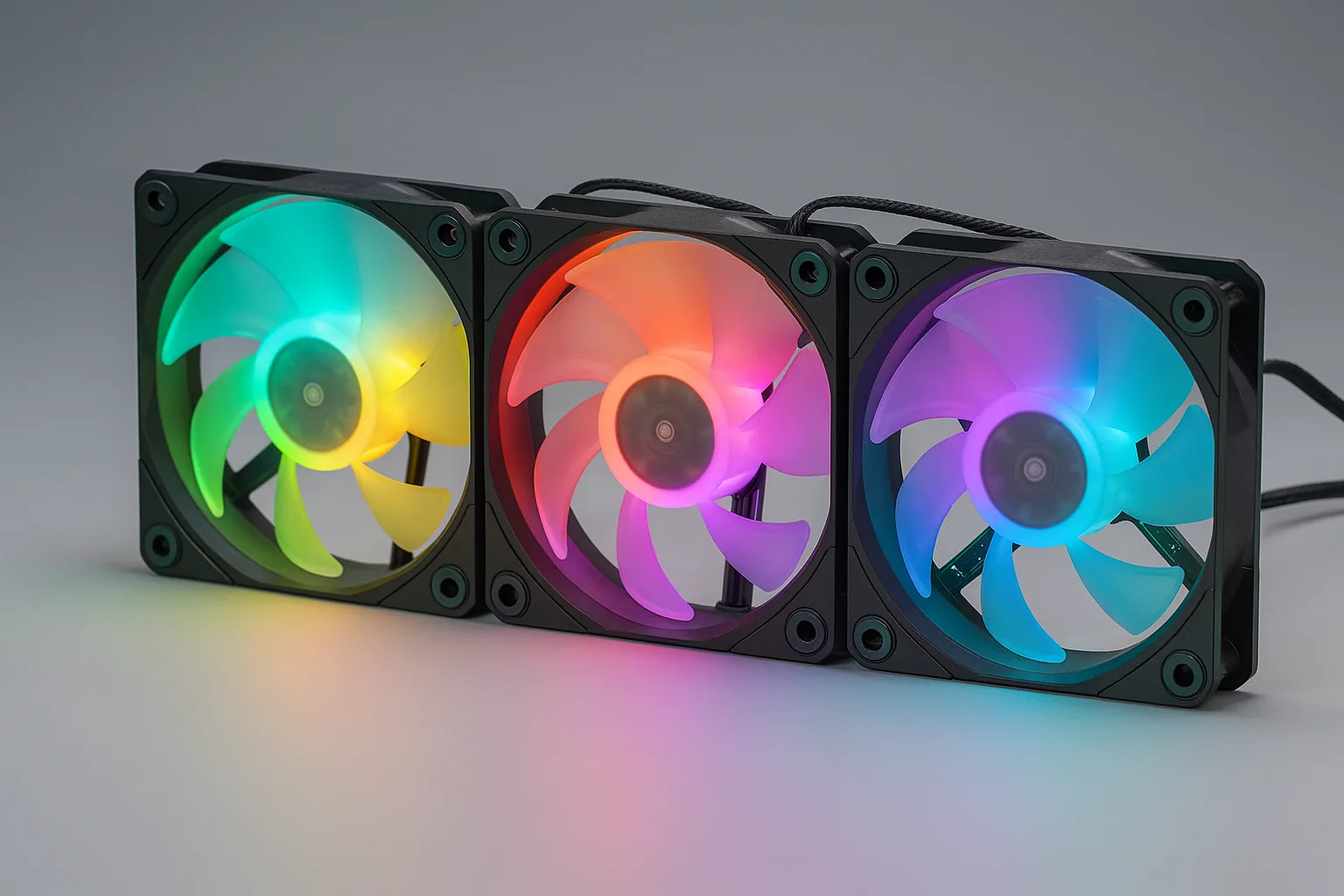

У многих ARGB-вентиляторов на кабеле подсветки два разъёма: «папа» и «мама». Это позволяет соединить их последовательно — первый вентилятор в плату или хаб, второй в первый, третий во второй. Такое подключение называют daisy-chain.

• Цепочка для платы выглядит как одна длинная лента: эффекты бегут от первого вентилятора к последнему. Поэтому порядок соединения важен — подключайте по ходу, в котором хотите видеть эффект.
• Суммарное число светодиодов и ток в цепочке не должны превышать лимит разъёма.
• Некоторые серии вентиляторов стыкуются друг с другом без проводов, через боковые контакты, и подключаются одним кабелем на всю связку. Это удобно, но работает только внутри одной серии и часто требует фирменного контроллера.

Комплекты по три ARGB-вентилятора в нашем каталоге стоят от 1 240 ₽, одиночные 120-мм — от 350 ₽, 140-мм — от 480 ₽ (цены на начало октября 2026). Подсвеченных моделей у нас большинство — больше 450 из примерно 680 корпусных вентиляторов.

Синхронизация через ПО платы

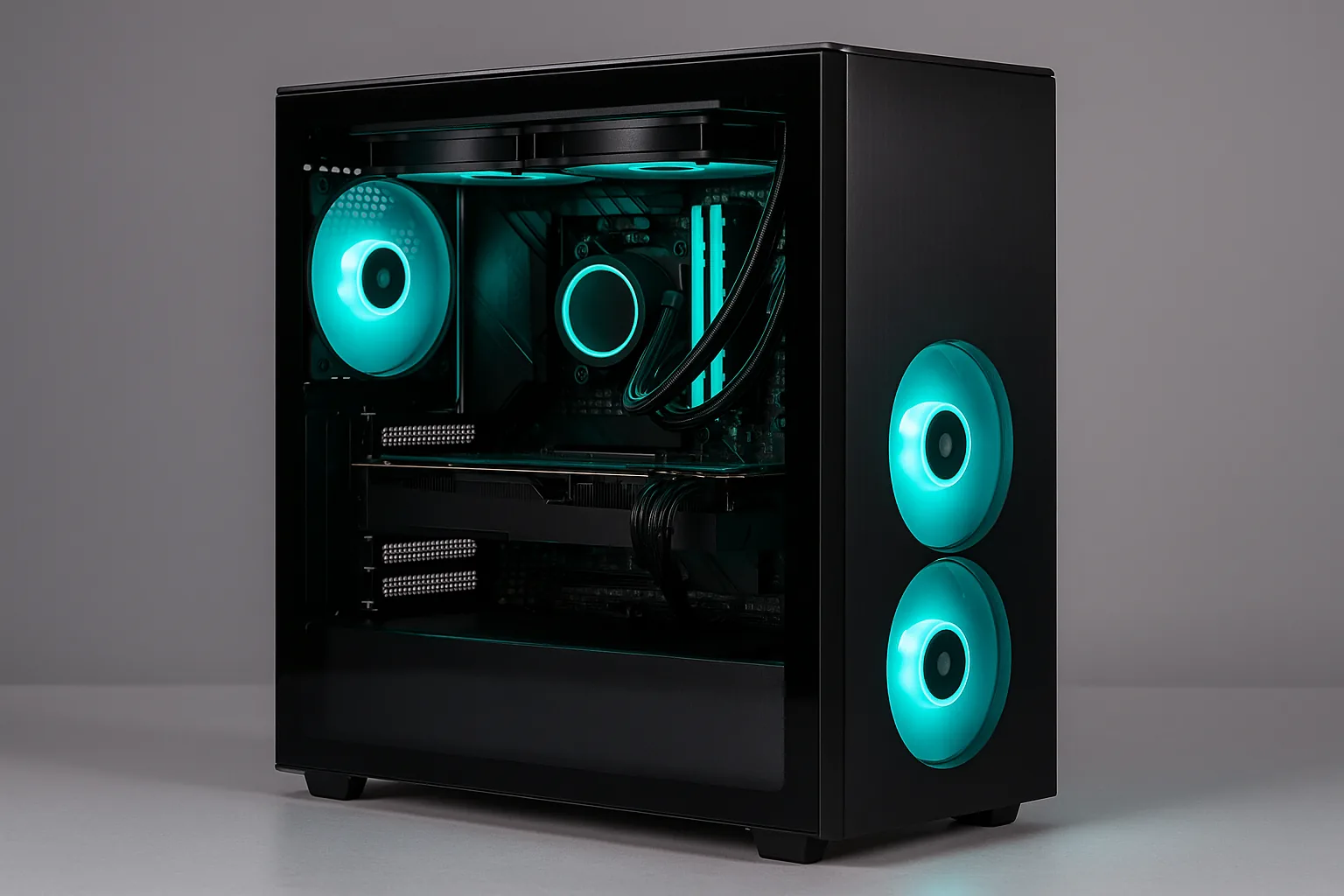

Чтобы вентиляторы, помпа СЖО, память и видеокарта светились одним цветом, нужно, чтобы всем управляла одна программа. У каждого производителя плат она своя:

• ASUS — Aura Sync, сейчас входит в пакет Armoury Crate.
• MSI — Mystic Light, модуль программы MSI Center.
• Gigabyte — RGB Fusion, входит в Gigabyte Control Center.
• ASRock — Polychrome Sync (Polychrome RGB).

Всё, что подключено к ARGB-разъёмам платы и к хабу с кабелем от платы, программа видит автоматически. Память с подсветкой управляется по отдельной шине, но фирменные программы её обычно тоже видят, если модуль заявлен как совместимый. С видеокартами сложнее: часть моделей синхронизируется с программой платы, часть — только через собственную утилиту производителя карты.

Частая проблема — конфликт программ. Если поставить сразу утилиту платы, утилиту видеокарты и программу от СЖО, они начинают перебивать друг друга, и подсветка мигает. Оставьте одну главную программу. Есть и универсальная бесплатная альтернатива с открытым кодом — OpenRGB, она понимает устройства разных брендов, но поддержка конкретного железа не гарантирована.

Ещё одна деталь: подсветка, которая горит при выключенном компьютере. Это настраивается в BIOS — пунктом о поведении подсветки в выключенном состоянии или режимом энергосбережения ErP, который отключает дежурное питание на разъёмах.

Когда хватит кнопки на корпусе

Не каждой сборке нужна синхронизация через программу. Кнопки корпуса достаточно, если:

• в сборке подсвечены только корпусные вентиляторы, а память, кулер и видеокарта без подсветки;
• вас устраивает один статичный цвет или пара готовых режимов;
• плата бюджетная и без ARGB-разъёма;
• вы не хотите ставить в систему фирменные утилиты.

Синхронизация через плату нужна, когда в сборке есть подсветка на разных устройствах — вентиляторах, помпе СЖО, памяти — и вы хотите, чтобы всё светилось одинаково, или когда нужны эффекты, реагирующие на температуру процессора. СЖО с ARGB у нас стоят от 3 680 ₽ за 240 мм. А если подсветка вообще не нужна, есть вентиляторы и корпуса без неё — они бывают дешевле и тише.

Подключение по шагам

1. Посчитайте устройства с подсветкой и ARGB-разъёмы на плате. Если устройств больше трёх-четырёх или разъёмов мало — планируйте хаб.
2. Определите стандарт каждого устройства: ARGB 5 В (3 контакта) или RGB 12 В (4 контакта). Всё в одном стандарте — меньше проблем.
3. Подключите питание моторов вентиляторов отдельно — в разъёмы вентиляторов на плате или в хаб.
4. Соедините кабели подсветки: напрямую в ARGB-разъёмы, цепочкой или в хаб. Сверьте подпись 5V и стрелку на колодке — стрелка обычно указывает на контакт +5 В.
5. Если есть хаб — подключите ему SATA-питание и кабель от ARGB-разъёма платы.
6. Включите компьютер, установите программу производителя платы и проверьте, что видны все устройства.
7. Настройте цвет и эффект, а в BIOS — поведение подсветки в выключенном состоянии.

Если собираете компьютер с нуля, начните с конфигуратора: он проверит совместимость основных деталей. А в готовом R2R2 823 с RX 9070 XT корпус с ARGB-подсветкой уже подключён и настроен при сборке, цена от 211 800 ₽ на начало октября 2026. Как подобрать подсветку под белую сборку, мы разобрали в статье про белую сборку ПК.

Если что-то не работает

Коротко: берите всё в стандарте ARGB 5 В, подключайте к ARGB-разъёму платы или к хабу с SATA-питанием и управляйте одной программой производителя платы. Никогда не подключайте трёхпиновую ARGB-подсветку в четырёхпиновый RGB-разъём на 12 В. Если подсветка нужна только на вентиляторах и одним цветом — достаточно хаба и кнопки корпуса.
